随着贫矿增多，建筑材料需求量的不断增加，能源的短缺，研制开发能耗低、破碎效率高、产品质量好的破碎机越来越重要。新型振动圆锥破碎机是一种新型高效破碎机，对其结构特点和工作原理进行研究，对于推广新工艺和进一步扩大振动圆锥破碎机的适用范围具有实际意义。

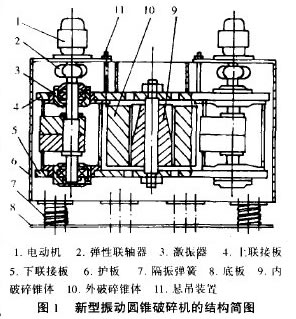

新型振动圆锥破碎机的结构如图1所示。
破碎机的工作机构是由内破碎锥体9和外破碎锥体10组成，内外破碎锥面上均镶有锰钢衬板，衬板相对的表面形成破碎腔。内破碎锥的主轴两端分别装于上联接板4、下联接板5的轴承座内的滑动轴承上，平行轴式激振器3位于动锥体的两侧，分别装于固结在上、下联接板的轴承座内的凋心滚动轴承上，这样内破碎锥、激振器和上下联接板组成一体，并通过悬吊装置Ⅱ悬吊在外破碎锥的立板上，电动机安装在与外破碎锥立板固结在一起的电机座板上，整个破碎机坐落在底板8的隔振弹簧7上。
振动圆锥破碎机的工作原理为：电动机l通过轮胎联轴器2驱动激振器运转，当激振器转动时产生离心力，在离心力的作用下，可动的内破碎锥绕机器中心线作圆运动。若破碎腔内无物料时，内破碎锥在离心力的作用下，沿外破碎锥的内表面作水平圆运动；若破碎腔内有物料时，内破碎锥则沿物料层滚动，在滚动的同时伴随着强烈的挤压和振动冲击，从而实现对物料的有效破碎。
