斗式提升机

斗式提升机

拨打热线立享优惠
0371-5589 5888
本月优惠报价
最新新闻

斗式提升机简介

斗式提升机利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

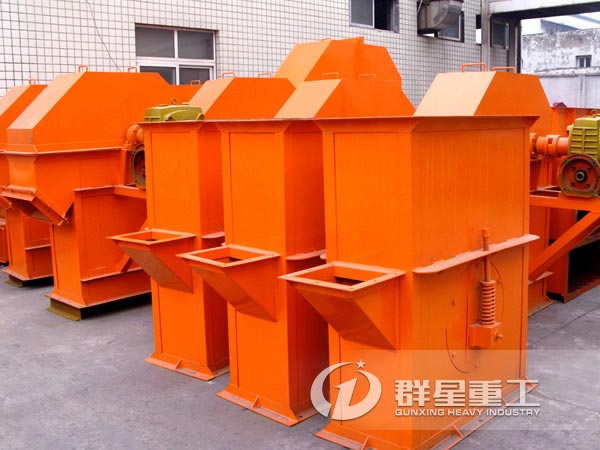

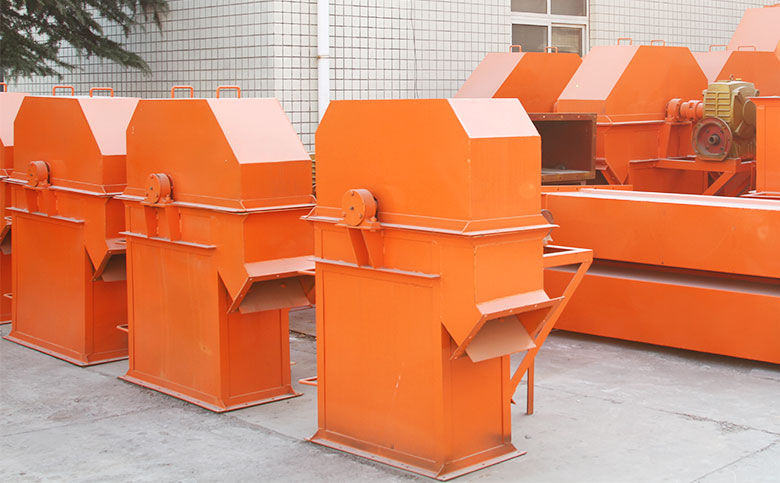

斗式提升机大图

斗式提升机工作原理

畚斗把自流进入机筒进口的物料或者把物料从机座底部舀起，通过输送带或链提升到顶部，绕过头轮后将物料从斗式提升机出口倾入后续溜管。

斗式提升机的性能优势

具有输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。



斗式提升机技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)		 输送量
(m³/h)		 物料最大块
(mm)		 斗距
(mm)

电机功率

（kw）
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)		 输送量
(m³/h)		 物料最大块
(mm)		 斗容
(L)

电机功率

（kw）
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格

最大提升度

（m）

最大提升量

（m³/h）

允许占百分比

（%）

节距（

mm）

电机功率

（kw）
10 25 50 75 100
物料最大块（mm）
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132

生产线

  • 河卵石制砂生产线

    生产能力：20-800t/h

    组成部件：颚式破碎机、圆锥破碎机、制砂机、洗砂机、振动给料机、圆振动筛和胶带传输机等设备。

  • 机制沙制砂生产线

    生产能力：20-800t/h

    组成部件：振动给料机、颚式破碎机、细碎机、制砂机、洗砂机、振动筛和胶带输输机等设备。
