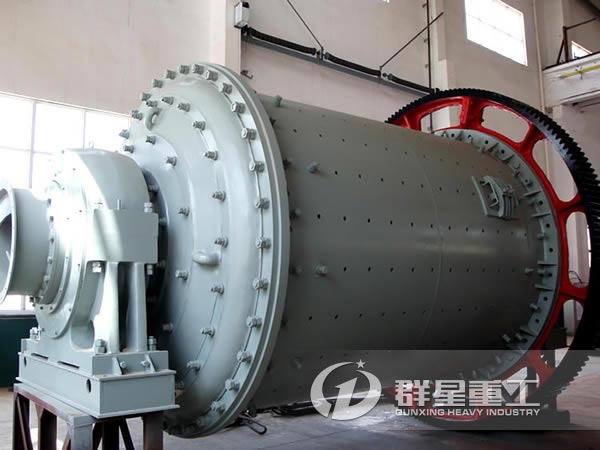

水泥球磨机是近年来市场上十分火热的一款球磨机，该球磨机主要特点就是专门应用于水泥生产的球磨机，其结构和其他球磨机大同小异，只有部分细节略有不同，其主要生产部件就是转筒，对于转筒的生产安装要求也相对较高，转筒两端空心轴是转筒安装时的主要技术难题，下面我们就来介绍一下如何测定水泥球磨机转筒两端空心轴的中心距。

水泥球磨机转筒最主要的两端空心轴的横向中心距：转筒法兰两端应平行且法兰自身应在同一平面上；转筒纵向中心线与法兰应相互垂直；偏差不超过0.2/1000。两端空心轴与转筒应同心，其中心线偏差不大于3MM。

1、检查球面瓦与空心轴四周接触面在转筒就位后变形及翘起现象。如翘起很小，可待盘车过程中通过球磨机轴承间相互调整消除；翘起过大应查明原因并及时消除。

2、利用塞尺检查轴瓦与轴径两侧间隙是否均匀。检查球面瓦座与台板，球面瓦与球面瓦座，轴与轴瓦接触面情况，接触应均匀，间隙符合技术要求。测量轴颈挡圈与承力轴承轴向间隙。

3、用精密水平尺测量轴颈水平。测量方法是在轴端的整个轴颈进行4或8等分，盘动转筒度或45度，测量一次，并做记录。为保证测量的准确性，一般盘2--3圈，利用相邻两次相近或相同记录中一次结果的平均值算出轴承水平度。两端轴颈水平偏差不大于转筒总长的02./1000。如两轴承出现扬度，应方向相反、大小相等。如偏差太多应调整垫铁，不允许球面瓦座与台板平面加垫。

4、检查热胀端（既承力端）轴颈的轴向膨胀间隙应不大于20MM（安全裕量为5MMM）。

5、瓦口间隙应在1.25--1.5MM之间，一般取轴颈的（1.5--2.0）/1000。检查轴颈凸缘与轴瓦间隙的总推力间隙，应为0.5--0.6MM，偏差不大于0.15MM，两边的推力盘间隙值相差不应超过0.05MM。

6、检查两空心轴中心线的同心度，其端面跳动应不超过正负1.1MM。
